ラジエーターを使った風呂用温水器

07.23.2016

車用のラジエーターを使った風呂用温水器を、紹介いたします。



私は将来の、自給自足生活に向けて、いろいろな構想を練っています。



この風呂用温水器も、最初はラジエーター1台で3年前から、写真のように

実験的にテストを行っていて、

今回ラジエーターを2台にし、設置を屋根の上にすることで、ほぼ成功しました。



新しい家の方はむつかしいと思いますが、古い家や田舎の方は、

実現可能だと思います。



大体風呂場は、北側にあり、地面に設置すると、家の北側にラジエーターを設置

することになり、日当たりが良くなく、あまりいい効果はありませんでした。

そこで前々から考えていた、屋根の上に設置することで、ほぼ一日中日が当たる

ようになり、実用化に至りました。



屋根の上は、私が考えていたよりも、もっと効果的で、というのも、うちの瓦は

オレンジ色なのですが、今の季節のように日が照っていると、ただ太陽光線が当たるだけでなく、屋根自体が相当熱くなり、熱エネルギーをため込んだ感じで、

たったラジエーター二枚分の面積で、風呂の水全体が、

少し暖かいくらいには温まります。



少しあったかいくらいですが、夏はあまり暑いお湯に浸かりたくないので、

私的には十分です。



従来の太陽熱温水器は、風呂一杯の水を屋根の上にため込んで畜温するので、

屋根の上に相当な重さがかかりますが、この温水システムは、水を循環させながら暖めるので、ラジエーター2枚分の重さだけですみます。





それでは興味を持たれた方のために詳しく説明いたします。

まず、屋根の上に黒く塗ったラジエーター(私はアルミ製を使用)、2台を、互にシリコンで接着し固定します、
それをホースでつなぎ、入水と出水用のホース2本を、風呂まで伸ばします。

(見栄えはよくないですが、まあ見えないところだし・・・)



ラジエーターの下側を、入水用とし、洗濯用ふろ水ポンプを接続します、

屋根まで高さが目測で、4メートルはあるので、ふろ水用ポンプで、循環できるのか心配でしたが、市販の一番大きなポンプの説明を見ると、

揚水4mと書いてあり、試したところ大丈夫でした。

出水用のホースは、入水用ホースと同じ長さ(風呂の底付近)でカットしています。



使い方は...



まず、出水用ホースをじゃ口につなげ、水を出します、水圧で、水が循環しますので、空気抜きを兼ねて、そのまま風呂に水を張ります。

空気が抜け、水がたまったら、水道からホースを外し、セット完了です。



あとは水を循環させればいいのですが、ここで一工夫。

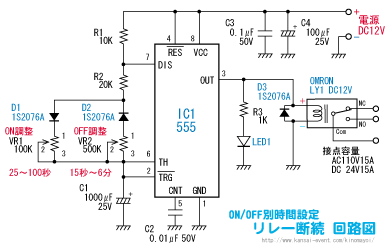

水を暖めるといっても、たかがラジエーター2枚分ですので、連続して循環させてもそれほど温まらないので、ィンターバルタイマーを作り、5分間水を止めて、1分間循環させる、といった方法をとっています、5分くらい放っておくと水があったまるので、あったまった水を、1分間循環させるという方法です。



これだと1時間に10分しかポンプが回っていないことになり、大変省エネです。
(回路の熱も連続だとかなり熱を持ちますが、これくらいのインターバルだと熱の心配はありません)

私はネットで見つけたこの回路を自作し、太陽パネルから、ポンプの電源を、とっていますので、



全く無料でふろを沸かすことができます、



ただし、5月から9月くらい、の使用期間です。



太陽パネル→ebayで購入した電圧コンバーター基盤(入力電圧が変化しても常に一定の電圧電流を出力できるもの)→自作のインターバルタイマー基盤→ふろ水ポンプという構成になっています。



太陽パネル側は、バッテリーではなく直接太陽パネルに接続しており、スイッチを切り忘れても、日が沈むと勝手に止まるようになっています。







もっと熱く沸かしたい方は、ラジエーターの数を増やせばいいと思いますし、

ラジエターなしで、黒く塗ったホースを屋根に這わせるだけでも行けると思います。



メーカーさんが本気になって、屋根瓦全体の下を水が循環するようなシステムを作れば、あっという間に

風呂を沸かすことができるでしょう。



家は井戸水で、大変冷たいのですが、3時間くらいで、冷たくない程度にはなるので、昼間水浴びもでき、今の季節、大変重宝しています。
